现场安装型温度变送器套件，适用于644类单腔室外壳，大LED数字显示，可插拔的显示器，有利于现场接线时便捷操作，热电阻、热电偶输入，支持全分度号双支输入，4…20mA输出，输入输出间电气隔离，拨码开关设置量程，PC可编程可组态，支持HART协议，防雷，抗脉冲群，抗射频干扰，能有效抑制因漏电造成的影响。
报价不包含铝合金外壳，需单独购买。
TDB364隔离型LED显示HART拨码开关智能温度变送器(组合式）
¥1,500.00
描述
产品介绍
TDB364隔离型LED显示HART拨码开关智能温度变送器，是一种可以通过拨码开关设置量程范围的智能型两线制温度变送器，还具备PC和HART手操器可编程的功能。它能接受热电阻、热电偶信号输入，并对输入信号进行线性化处理，输出4…20mA标准信号及HART协议，并传输到DCS、PLC等系统控制设备，输入输出隔离；具有传感器损坏、短路故障信号可预设置等特点。供电方式为输出回路供电，无需另配电源，变送器模块安装在显示支架上，配以高亮度LED显示器，通过显示窗口可观察被测点温度，强光弱光都能清晰显示。

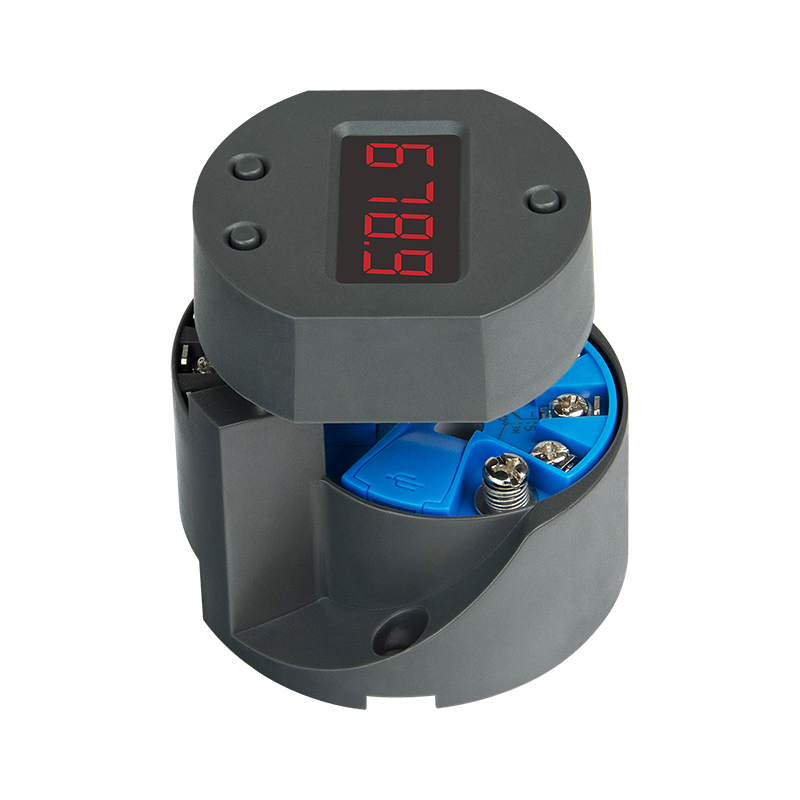

TDB364隔离型LED显示HART拨码开关智能温度变送器，是由DAA064显示套件和隔离型HART拨码开关智能温度变送器模块组合而成，通过调整变送器拨码开关的位置，就能调整量程，通过按键将显示器量程与之对应后即可使用了。无论与传感器配套使用时，还是现场使用时，都可以实时调整，极大限度的缩短了调整的时间，降低调整的难度，减少调整时出现的次数，简单易懂，所见即所得。
该产品采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到感应雷(≤±4000V)连续5次对设备无损害，保护连接设备免于受损；输入端和输出端均具备防护电快速瞬变（脉冲群）4级干扰功能。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该系列产品采用紧凑的结构设计,安装方便；内部线路超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围轻松调整；提高了仪表的测量精度；环境温度可使用范围-40…+85℃，可保证仪表在恶劣的环境下正常工作。
技术参数
| 属性 | 参数 |
| 组态方式 | 拨码开关 + PC可编程 + HART协议 |
| 供电调试 | 无需供电，且无需信号给定便能调试 |
| 输入信号 | Pt100、Cu50、Pt1000等12种，K、E、S、B、R、J、T、N、C、D等10种 电阻值0…2000Ω；毫伏值-75…75mV |
| 多路输入 | 双路，全分度号 |
| 量程范围 | -270…+2495℃ |
| 最小量程 | 10℃ |
| 转换精度 | ≤0.1% 或 0.1℃ |
| 冷端补偿 | 内部补偿误差±1℃，外部补偿误差±0.3℃，固定补偿误差0℃ |
| 输出信号 | 4…20mA 2-wire，HART协议 |
| 数字通讯 | HART协议，Sadibus协议 |
| 传感器故障报警 | 传感器故障(开路或短路)时，输出降至≤3.6mA 或 输出升至≥21.5mA |
| 电源电压 | 13…30V DC |
| 限制电流 | ≤25mA |
| 最大负载 | (V电源-13V)/0.025A (输出电流) |
| 响应时间 | 1S |
| 隔离电压 | 1500V AC 持续1分钟 (输入 / 输出) |
| 绝缘电阻 | ≥100MΩ (输入 / 输出 / 壳体) |
| 防雷(抗浪涌) | ±4000V (≤5次) |
| 抗脉冲群 | 4级 / 显示器 4级 |
| 抗射频干扰 | >10V/m (80MHz…1000MHz) |
| 环境温度 | -40…+85℃ |
| 温度漂移 | 0.008% FS /1℃ |
| 长期稳定性 | ≤0.1℃/年 或 0.05%/年 |
| 显示数位 | LED型4位显示 高度9.32mm |
| 显示压降 | LED型压降2.9V |
| 显示精度 | 0.1％FS±1字 |
| 防护等级 | IP00 / IP67 |
| 防爆等级 | — |
| 外形尺寸 (直径 x 厚度 ) | Φ64 x 42 mm |
| 安装方式 | 孔距55.5mm，M4x8mm螺丝2个 |
| 净重量 (不含包装) | 200g |
相关下载
| 类别 | 格式 |
| 选型手册 | |
| 操作说明 | |
| 调试软件 | RAR |
| 相关图片 | JPG |
其他信息
| 产品状态 | 正常供货 |
|---|
