产品介绍

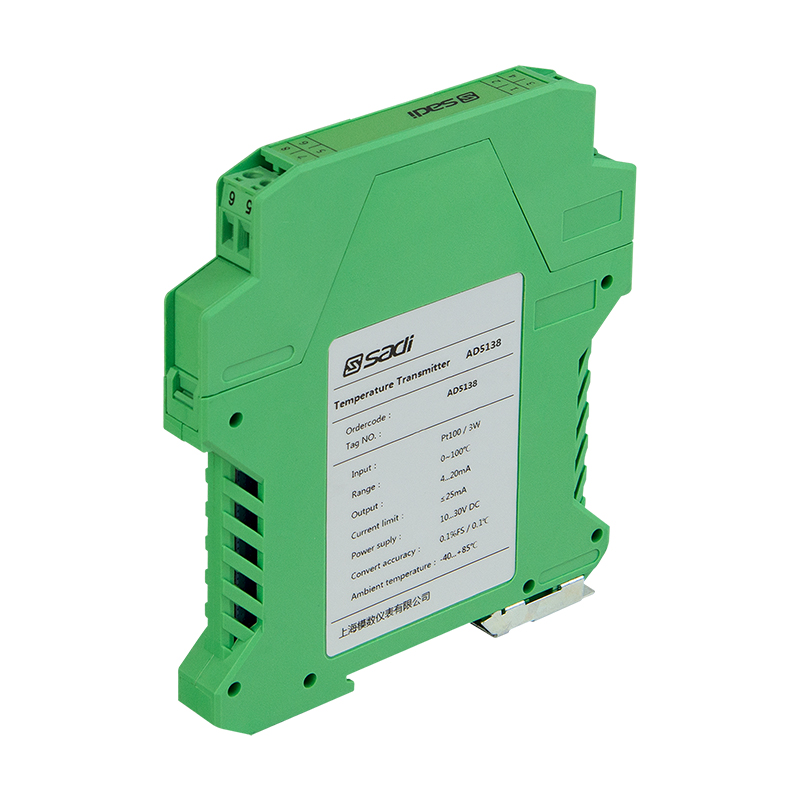

AD5138拨码开关型智能温度变送器，是一种可以通过拨码开关设置量程范围的智能型两线制温度变送器，同时还具备PC可编程的功能。它能接受热电阻、热电偶信号输入，并对输入信号进行线性化处理，输出4…20mA标准信号，并传输到DCS、PLC等系统控制设备，输入输出隔离；具有传感器损坏、短路故障信号可预设置等特点。供电方式为输出回路供电，无需另配电源，一般安装在DIN导轨上。
AD5138拨码开关型智能温度变送器，在调整量程范围时，无需供电，更无需在输入端接入电阻箱或信号发生器，它简单到只需一把小螺丝刀，调整拨码开关的位置，就能调整量程范围；无论与传感器配套使用时，还是现场使用时，都可以实时调整，极大限度的缩短了调整的时间，同时也将调整的难度降到了最低，从此不需要再去学习那些繁琐的组态方法了；有了直观的拨码开关，就可以通过拨码开关的位置，来查看当前所设置的量程范围，这种量程直观的特性，简单易懂，所见即所得，同时也将调整量程范围时的错误几率降到最低。
该产品采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到感应雷(≤±4000V)连续5次对设备无损害；输入端和输出端均具备抗电快速瞬变(脉冲群)4级干扰的能力；输入输出隔离电压1500V AC。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该产品内部线路超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围轻松调整；提高了仪表的测量精度；环境温度可使用范围-40…+85℃，可保证仪表在恶劣的环境下正常工作。
技术参数
| 属性 | 参数 |
| 组态方式 | 拨码开关 + PC可编程 |
| 供电调试 | 无需供电，且无需信号给定便能调试 |
| 输入信号 | Pt100、Cu50、Pt1000等12种，K、E、S、B、R、J、T、N、C、D等10种 |
| 多路输入 | 双路，全分度号 |
| 量程范围 | -270…+2495℃ |
| 最小量程 | 10℃ |
| 转换精度 | ≤0.2% 或 0.2℃ |
| 冷端补偿 | 内部补偿误差±1℃，外部补偿误差±0.3℃，固定补偿误差0℃ |
| 输出信号 | 4…20mA 2-wire |
| 数字通讯 | Sadibus协议 |
| 传感器故障报警 | 传感器故障(开路或短路)时，输出降至≤3.6mA 或 输出升至≥21.5mA |
| 电源电压 | 9…30V DC |
| 限制电流 | ≤25mA |
| 最大负载 | (V电源-9V)/0.025A (输出电流) |
| 响应时间 | 1S |
| 隔离电压 | 1500V AC 持续1分钟 (输入 / 输出) |
| 绝缘电阻 | ≥100MΩ (输入 / 输出 / 壳体) |
| 防雷(抗浪涌) | ±4000V (≤5次) |
| 抗脉冲群 | 4级 |
| 抗射频干扰 | >10V/m (80MHz…1000MHz) |
| 环境温度 | -40…+85℃ |
| 温度漂移 | 0.008% FS /1℃ |
| 长期稳定性 | ≤0.1℃/年 或 0.05%/年 |
| 外形尺寸 (深 x 高 x 宽) | 114.5 x 99 x 12.5 |
| 安装方式 | 35mm DIN导轨安装 |
| 净重量 (不含包装) | 80g |
