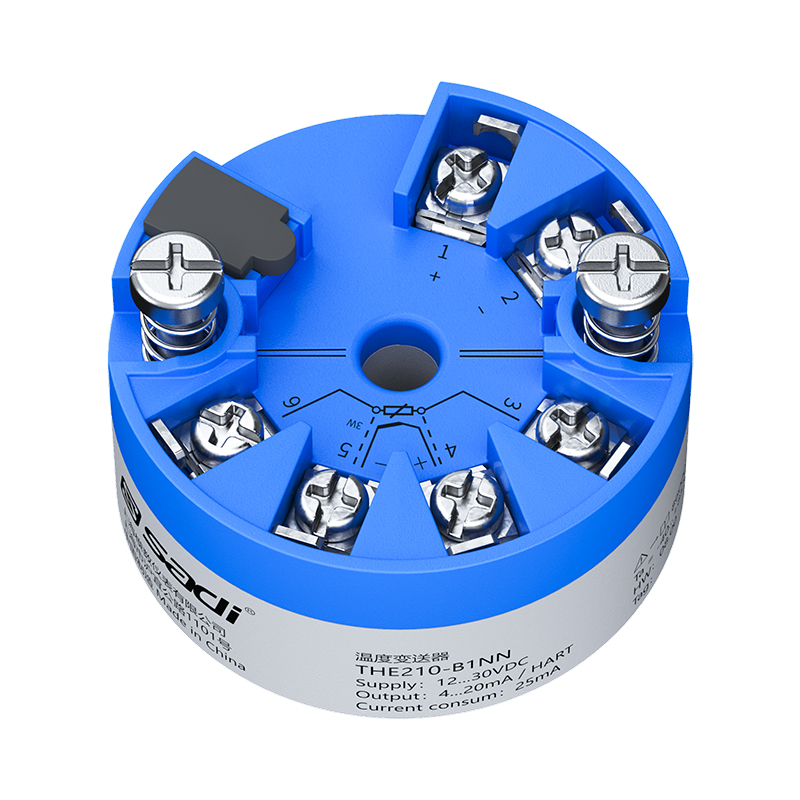

THE210模块型温度变送器(电气隔离)
¥600.00
热电阻、热电偶、电阻和电压信号输入，4…20mA输出，输入输出间电气隔离，本安防爆型可选，PC可编程可组态，还可以通过显示单元拨码开关和按键设置分度号及量程范围 (DAE019可插拔显示单元需单独购买) ，防雷，抗脉冲群，抗射频干扰，能有效抑制因漏电造成的影响。可通过各种配件安装在：符合DIN EN 50446标准的接线盒中使用，或安装在符合 IEC 60715 标准的安装导轨上，或者安装在带显示窗口和可插拔显示单元的单腔式、双腔式现场型外壳中使用。
描述
产品介绍
THE210模块型温度变送器，具备PC可编程的功能，同时还可以通过显示单元拨码开关和按键设置分度号及量程范围 (DAE019可插拔显示单元需单独购买) 。它能接受热电阻、热电偶、电阻和电压信号输入，并对输入信号进行线性化处理，输出4…20mA两线制标准信号，并传输到DCS、PLC等系统控制设备，输入输出隔离；本安防爆型可选；具有传感器损坏、短路故障信号可预设置等特点。供电方式为输出回路供电，无需另配电源，一般安装在温度传感器的头部接线盒里，安装孔距33mm，可以安装在符合DIN EN 50446标准的接线盒中使用，或作为 DIN 导轨安装型设备安装在机柜中使用 (DIN 35mm 安装导轨符合 IEC 60715 标准) ，或者安装在带显示窗口和可插拔显示单元的单腔式、双腔式现场型外壳中使用。

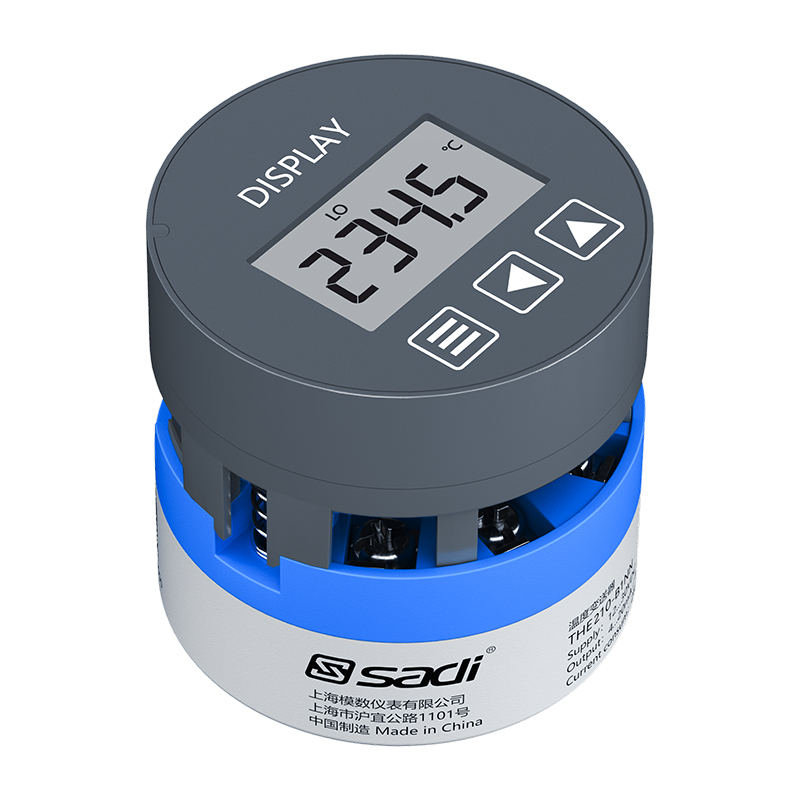

THE210模块型温度变送器，通过可插拔显示单元提供了多种调整分度号及量程范围的方式，无论与传感器配套使用时，还是现场使用时，极大限度的缩短了调整的时间，同时也将调整的难度降到了最低，从此不需要再去学习那些繁琐的组态方法。
该产品采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到感应雷(≤±4000V)连续5次对设备无损害，以保护连接设备免于受损；输入端和输出端均具备抗电快速瞬变(脉冲群)工业级干扰的能力，输入输出隔离电压1500V AC。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该产品内部线路超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围轻松调整；提高了仪表的测量精度；环境温度可使用范围-50…+85℃，可保证仪表在恶劣的环境下正常工作。
技术参数
| 属性 | 参数 |
| 组态方式 | PC可编程 + 拨码开关 + 按键 |
| 供电调试 | 无需供电，且无需信号给定便能调试 |
| 输入信号 | 铂电阻：Pt50、Pt100、Pt200、Pt500、Pt1000; 镍电阻：Ni50、Ni100、Ni120、Ni1000; 铜电阻：Cu50、Cu100; 线性电阻：0…500 Ω、0…5000 Ω、0…20000 Ω; 热电偶：K、E、S、B、R、J、T、N、C(W5Re-W26Re)、D(W3Re-W25Re); 线性电压：-100…100 mV; |
| 多路输入 | — |
| 量程范围 | -270…+2495℃ |
| 最小量程 | 10℃ |
| 转换精度 | ≤0.1% 或 0.1℃ |
| 冷端补偿 | 内部补偿误差±1℃，外部补偿误差±0.3℃，固定补偿误差0℃ |
| 输出信号 | 4…20mA 2-wire |
| 数字通讯 | Sadibus协议 |
| 传感器故障报警 | 传感器故障(开路或短路)时，输出降至≤3.6mA 或 输出升至≥21.5mA |
| 防爆等级 | 可选本安防爆型 (Ex ia IIC T4…T6) |
| 电源电压 | 12…30V DC |
| 限制电流 | ≤25mA |
| 最大负载 | (V电源-12V)/0.025A (输出电流) |
| 响应时间 | 1S |
| 隔离电压 | 1500V AC 持续1分钟 (输入 / 输出) |
| 绝缘电阻 | ≥100MΩ (输入、输出 / 壳体) |
| 防雷(抗浪涌) | ±4000V (≤5次) |
| 抗脉冲群 | 工业级 2级 |
| 抗射频干扰 | >10V/m (80MHz…1000MHz) |
| 环境温度 | -50…+85℃ |
| 温度漂移 | 0.005% FS /1℃ |
| 长期稳定性 | 0.021% (1年后)，0.029% (3年后)，0.031% (5年后) |
| 外形尺寸 (直径 x 厚度) | Φ44 x 24 mm |
| 安装方式 | 孔距33mm，M4x30mm螺丝2个 |
| 净重量 (不含包装) | 50g |
相关下载
| 类别 | 格式 |
| 选型手册 | |
| 操作说明 | |
| 调试软件 | RAR |
| 相关图片 | JPG |
