描述
产品介绍

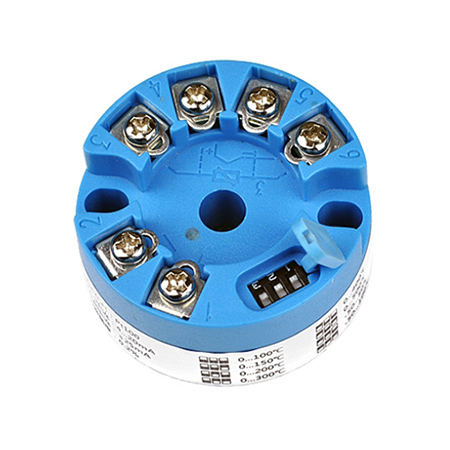

AD100拨码开关智能温度变送器，是一种可以通过拨码开关，设置量程范围的智能型两线制温度变送器。它能接受热电阻信号输入，并对输入信号进行线性化处理，输出4…20mA(两线制) 标准信号；具有传感器开路、短路故障信号可预设置等特点。一般安装在温度传感器的头部接线盒里，安装孔为圆形条状设计，可满足不同尺寸接线盒的要求，也可与导轨安装支架配合安装在标准DIN导轨上。
AD100拨码开关温度变送器，在调整量程范围时，无需供电，更无需在输入端接入电阻箱或信号发生器，它简单到只需一把小螺丝刀，调整拨码开关的位置，就能调整量程范围；无论与传感器配套使用时，还是现场使用时，都可以实时调整，极大限度的缩短了调整的时间，同时也将调整的难度降到了极低，从此不需要再去学习那些繁琐的组态方法了；有了直观的拨码开关，就可以通过拨码开关的位置，来查看当前所设置的量程范围，这种量程直观的特性，简单易懂，所见即所得，同时也将调整量程范围时的错误几率降到极低，是其他同类产品所不具备的。
该产品采用防雷和防电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到感应雷(≤±4000V)连续5次对设备无损害，以保护连接设备免于受损；输入端和输出端均具备防护电快速瞬变(脉冲群)3级干扰的能力。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。
该产品采用紧凑的结构设计，安装方便；内部线路的超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围轻松调整；提高了仪表的测量精度；环境温度范围-40…+85℃，可保证仪表在恶劣的环境下正常工作。
技术参数
| 属性 | 参数 |
| 组态方式 | 拨码开关 |
| 供电调试 | 无需供电，且无需信号给定便能调试 |
| 输入信号 | Pt100 |
| 多路输入 | — |
| 量程范围 | -200…+850℃ |
| 最小量程 | 50℃ |
| 转换精度 | ≤0.2% 或 0.4℃ |
| 冷端补偿 | — |
| 输出信号 | 4…20mA 2-wire |
| 数字通讯 | — |
| 传感器故障报警 | 传感器故障(开路或短路)时，输出降至≤3.6mA 或 输出升至≥21.5mA |
| 电源电压 | 10…30V DC |
| 限制电流 | ≤25mA |
| 最大负载 | (V电源-10V)/0.025A (输出电流) |
| 响应时间 | 1S |
| 隔离电压 | — |
| 绝缘电阻 | ≥100MΩ (输入、输出 / 壳体) |
| 防雷(抗浪涌) | ±4000V (≤5次) |
| 抗脉冲群 | 3级 |
| 抗射频干扰 | >10V/m (80MHz…1000MHz) |
| 环境温度 | -40…+85℃ |
| 温度漂移 | 0.008% FS /1℃ |
| 长期稳定性 | ≤0.1℃/年 或 0.05%/年 |
| 外形尺寸 (直径 x 厚度) | Φ44 x 21 |
| 安装方式 | 孔距33…36mm，M4x25mm螺丝2个 |
| 净重量 (不含包装) | 30g |
