描述
产品介绍

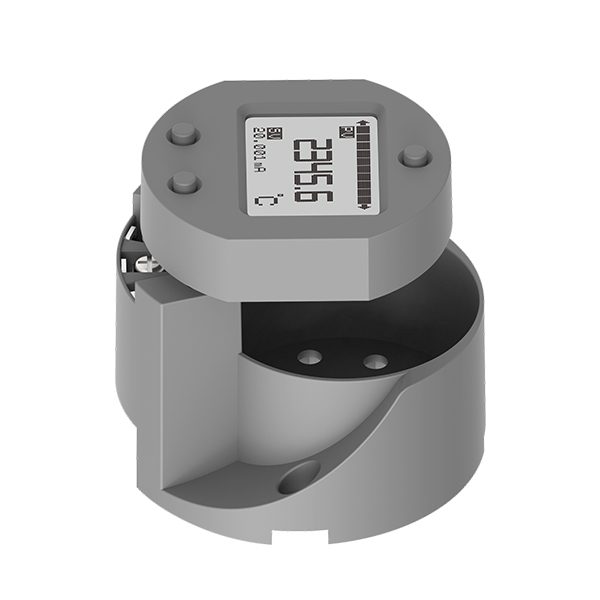

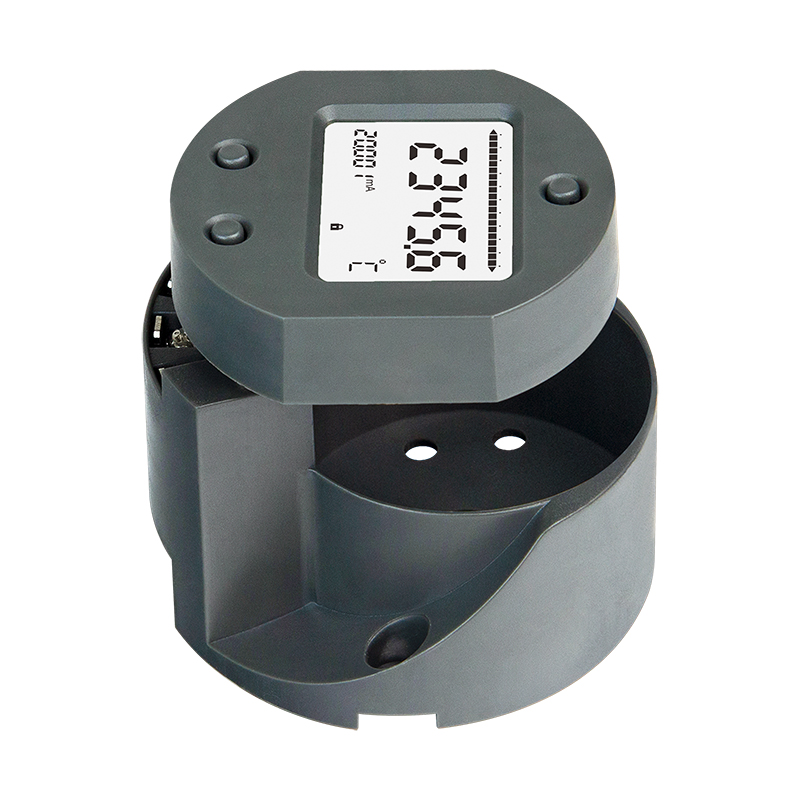

DAA065 变送器配套LCD显示套件，由显示组件与安装支架组合而成，是一种过程变量数字显示仪表，它用来接受4…20mA DC电流信号输入，并输出4…20mA信号，通过两线制回路给显示器供电，不需外接电源，仅需将它串联在被测4…20mA回路中，就能显示出被测回路的数值，并由超低温型LCD液晶精确地显示出来，采用半反射半背光的128×64点阵显示屏，通过显示窗口可观察被测点PV值、4…20mA电流值、单位、及百分比，强光弱光都能清晰显示，还可定制开机画面；该仪表为智能型仪表，量程和小数点可以组态，用户可根据需要任意设置。
该仪表回路压降仅2.9V，迄今为止在全球同类产品中压降较低；它几乎不会对整个两线制回路造成任何影响；可与现场的温度变送器模块配合使用，可插拔的显示器，有利于现场接线时便捷操作，推荐与644类单腔体变送器铝合金外壳配套使用，我公司提供DH、DY、DX三种配套的外壳，可根据需求选购。
该系列产品采用紧凑的结构设计，安装方便；内部线路的超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围可调，增加了仪表的测量精度；环境温度范围-20…+70℃可保证仪表在恶劣的环境下正常工作。
技术参数
| 属性 | 参数 |
| 输入信号 | 4…20mA DC |
| 量程组态 | 可编程可组态 |
| 设置范围 | -9.9.9.9.9…9.9.9.9.9 (小数点可任意设置) |
| 输出信号 | 4…20mA DC |
| 接线方式 | 2-Wire 直出线 |
| 供电方式 | 回路供电 |
| 回路压降 | 2.9V |
| 过载电流 | ≤40mA DC |
| 显示类型 | LCD 128 x 64点阵屏 |
| 显示位数 | 五位 (5位) |
| 显示高度 | 1.4″多变量LCD显示屏 |
| 显示精度 | ≤0.1% ±1个字 |
| 响应时间 | 30mS |
| 环境温度 | -20…+70℃ |
| 抗脉冲群 | 2级 |
| 抗射频干扰 | >10V/m (80MHz…1000MHz) |
| 温度漂移 | 0.01% FS/1℃ |
| 长期稳定性 | ≤0.1℃/年 或 0.05%/年 |
| 外形尺寸 (直径 x 厚度 ) | Φ64 x 42 mm |
| 安装方式 | 孔距55.5mm，M4x8mm螺丝2个 |
| 净重量 (不含包装) | 40g |
